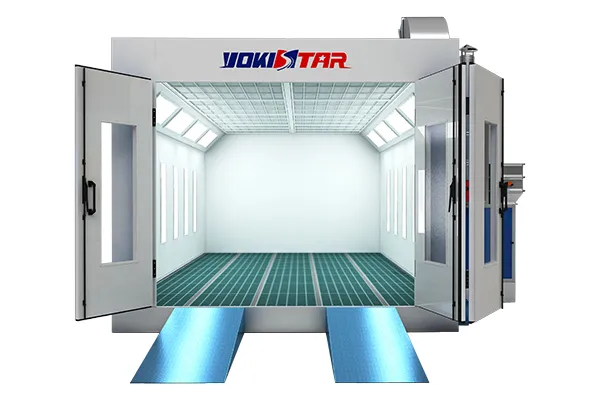

    Окрасочно-сушильная камера для легковых автомобилей

    Промышленные окрасочные камеры для кузовного ремонта автомобилей

    Серия Ojade включает в себя окрасочные камеры стандарт-класса для легковых автомобилей, спроектированные с полностью решетчатым полом, боковыми светильниками для обеспечения более яркого освещения рабочей зоны и вытяжным двигателем мощностью 7,5 кВт. Данная конфигурация оптимально подходит для стандартных работ по кузовному ремонту в автомалярных мастерских с высокой эксплуатационной нагрузкой.

    • Внутренние габариты
      6900 × 3900 × 2650 мм (Д × Ш × В)
    • Внешние габариты
      7000 × 5350 × 3400 мм (Д × Ш × В)
    Оставить сообщение
    Сравнение моделей
    Окрасочно-сушильная камера для легковых автомобилей

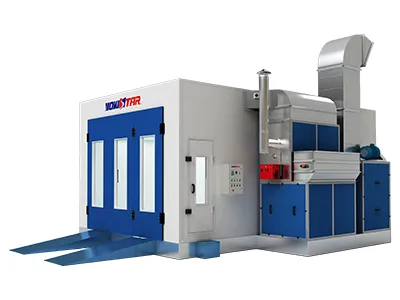

    Ojade-O

    Вентиляторная группа (Приточная установка)

    • Тип двигателя: Двигатель, смонтированный внутри корпуса вентилятора
    • Количество: 2 шт.
    • Мощность одного двигателя: 4 кВт × 2
    • Общая мощность: 8 кВт
    • Тип вентилятора: Центробежный вентилятор двустороннего всасывания (YDW-4.5L)
    • Производительность (расход воздуха): 25 000 м³/ч

    Вентиляторная группа (Вытяжная установка)

    • Мощность одного двигателя: 7,5 кВт
    • Общая мощность: 7,5 кВт
    • Тип вентилятора: Центробежный вентилятор двустороннего всасывания (YDW-5.6M)
    • Общая производительность (расход воздуха): 20 000 м³/ч

    Фильтрация вытяжного воздуха

    • Стекловолоконный фильтр: класс очистки G3 (по стандарту EN779), модель PA-50
    • Угольный фильтр (на основе активированного угля): гранулированного типа (KC-8.0), установленный в фильтровальную раму M-образного типа
    Окрасочно-сушильная камера для легковых автомобилей

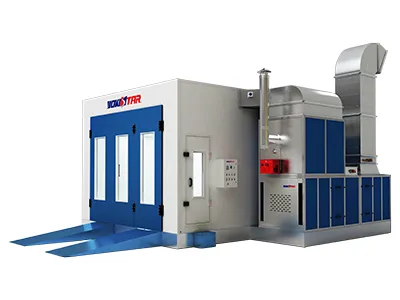

    Ojade-B

    Вентиляторная группа (Приточная установка)

    • Тип двигателя: Ременной привод
    • Количество: 2 шт.
    • Мощность одного двигателя: 4 кВт × 2
    • Общая мощность: 8 кВт
    • Тип вентилятора: Центробежный вентилятор двустороннего всасывания (TAE-400-H)
    • Производительность (расход воздуха): 25 000 м³/ч

    Вентиляторная группа (Вытяжная установка)

    • Мощность одного двигателя: 7,5 кВт
    • Общая мощность: 7,5 кВт
    • Тип вентилятора: Центробежный вентилятор двустороннего всасывания (TAE-450-H)
    • Общая производительность (расход воздуха): 20 000 м³/ч

    Фильтрация вытяжного воздуха

    • Стекловолоконный фильтр: класс очистки G3 (по стандарту EN779), модель PA-50
    • Угольный фильтр (на основе активированного угля): гранулированного типа (KC-8.0), установленный в фильтровальную раму M-образного типа
    Окрасочно-сушильная камера для легковых автомобилей

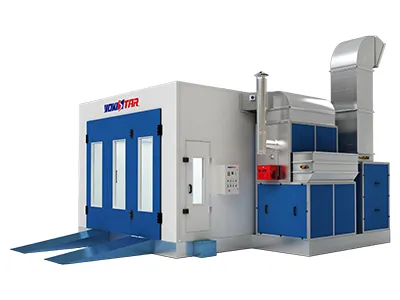

    Ojade-T

    Электродвигатель и вентилятор (приточный агрегат)

    • Тип двигателя: прямой привод
    • Количество: 1 шт.
    • Мощность одного двигателя: 7,5 кВт
    • Общая мощность: 7,5 кВт
    • Тип вентилятора: турбовентилятор с односторонним всасыванием
    • Общая производительность по воздуху: 25 000 м³/ч

    Электродвигатель и вентилятор (вытяжной агрегат)

    • Мощность одного двигателя: 7,5 кВт
    • Общая мощность: 7,5 кВт
    • Тип вентилятора: турбовентилятор с односторонним всасыванием
    • Общая производительность по воздуху: 25 000 м³/ч

    Фильтрация вытяжного воздуха

    • Стекловолоконный фильтр: класс G3 (EN779), модель PA-50
    • Фильтр с активированным углем карманного типа: класс F5 (EN779), модель C16-200
    Основная конфигурация
    Базовая конструкция
    Конструкция пола
    • Полностью решетки из полосовой стали 30×4 мм и крученой стали 8 мм, поверхность оцинкована.
    • Грузоподъемность 500 кг на колесо, поддерживается рамой напольного фильтра.
    • В комплекте два пандуса размером 750×2 000 мм (Ш×Д)
    Крышка Оцинкованная сталь, гнутой формы, высотой 300 мм
    Опорная рама Каркас из оцинкованной квадратной трубы 40×80 мм (Ш×Д)
    Напольный фильтр Стекловолоконный фильтр на полу, класс G3 (EN779), площадь фильтрации 26,91 м²
    Корпус кабины
    Входная дверь Трехстворчатая конструкция, 3 000×2 600 мм (Ш×В), каркас из оцинкованной стали с вставками из закаленного стекла
    Дверь для персонала Одна единица, 700×2 000 мм (Ш×В), вставка из закаленного стекла в квадратной стальной раме
    Стеновая панель Панели EPS толщиной 50 мм и шириной 1 000 мм покрыты 0,426‑мм листом цветной стали; соединение шип-паз, обе стороны облицованы сталью.
    Кровельная панель Гнутый оцинкованный лист толщиной 0,6 мм
    Потолочный светильник По десять светильников на верхнем левом и правом положении. В каждом светильнике по 4 светодиодные лампы PHILIPS по 22 Вт, всего 40 ламп
    Боковой светильник По десять светильников на каждой стене. По 2 светодиодные лампы PHILIPS по 22 Вт в каждом светильнике, всего 20 ламп
    Пленум Пленумная камера высотой 450 мм, изготовленная из оцинкованной стали и покрытая порошковой краской для долговечности.
    Потолочный фильтр Несущая сетка из алюминиевого профиля с высокоэффективным фильтром F5 (EN779), тип SP-600G
    Приточные агрегаты
    Каркас агрегата 1,5‑мм оцинкованная сталь, гнутой формы, с трехсторонними соединителями из алюминиевого сплава
    Управление приточным воздухом Привод Belimo NMU230 10 Н с воздушным клапаном для регулировки свежего воздуха
    Пневматический привод Пневматический привод клапана для открытия/закрытия воздушного клапана при распылении или сушке
    Система отопления
    • Теплообменник из нержавеющей стали мощностью 200 кВт (1Gr18Ni9Ti / SUS304) с многоконтурными трубами радиатора и взрывозащитным клапаном.
    • Дизельная горелка Riello RG5S, тепловая мощность 260 000 ккал/ч.
    • В комплекте 1‑м дымоход из нержавеющей стали, 3‑м оцинкованный дымоход и два колена.
    Приточный фильтр Предварительный фильтр, класс G3 (EN779)
    Вытяжные агрегаты
    Каркас агрегата Оцинкованная сталь толщиной 1,5 мм, гнутой формы, с трехсторонними соединителями из алюминиевого сплава
    Управление вытяжным воздухом Ручная заслонка для регулировки воздуха. Оснащена 4‑м прямым воздуховодом, одним коленом 90° и одним коленом 30°
    Система управления
    Включает манометр, терморегулятор, таймер сушки, счетчик часов, переключатель распыления, переключатель нагрев-распыление, переключатель сушки, переключатель левого света, переключатель правого света, переключатель запуска, выключатель питания и аварийная остановка

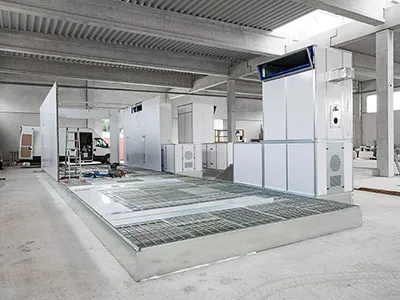

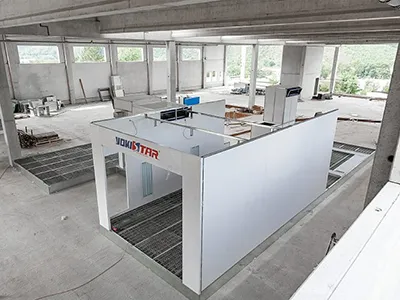

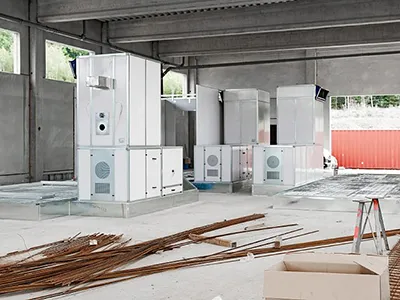

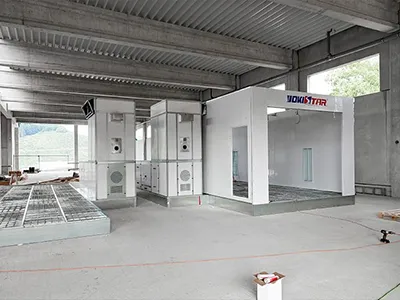

    Реализованные проекты
    • Окрасочно-сушильная камера для легковых автомобилей
    • Окрасочно-сушильная камера для легковых автомобилей
    • Окрасочно-сушильная камера для легковых автомобилей
    • Окрасочно-сушильная камера для легковых автомобилей
    Схожая продукция
    Мы готовы помочь

    Оставьте заявку, и наши специалисты свяжутся с вами, чтобы помочь.

    Просмотр оборудования по категориям

    Ассортимент включает окрасочно-сушильные камеры для кузовного ремонта легковых автомобилей, окраски автобусов и грузового транспорта, авиационной техники, морских судов и яхт, промышленного оборудования и мебельного производства. Также представлены открытые окрасочные кабины для базовых малярных работ, настольные окрасочные кабины для мелких деталей, складные (телескопические) окрасочные кабины для ограниченных пространств и камеры, специально спроектированные для ЛКМ на водной основе. Каждый тип окрасочной камеры разработан с учетом различных габаритов изделий и технологических требований к нанесению покрытий.

    Принцип работы ОСК заключается в заборе отфильтрованного воздуха и его перемещении через рабочую зону нанесения покрытия, благодаря чему удаляется окрасочный туман (overspray) и предотвращается оседание пыли на окрашиваемой поверхности. В зависимости от конструкции камеры, воздушный поток может быть вертикальным (нисходящим) или горизонтальным (поперечным). Это помогает поддерживать чистоту производственной среды, препятствуя попаданию пыли и других частиц в зону окраски. Некоторые модели также оснащены системами контроля температуры и влажности для обеспечения правильных условий нанесения и термической полимеризации (сушки) ЛКМ. В зависимости от конфигурации, камера может использоваться только для операций распыления или совмещать функции окраски и термической полимеризации в едином замкнутом контуре.

    Автомобильные ОСК базируются на герметичной конструкции и многоступенчатой системе фильтрации, которая задерживает пыль и другие мелкодисперсные частицы до их попадания в зону распыления. Воздушный поток движется в строго заданном направлении, создавая аэродинамический барьер, предотвращающий попадание внешних загрязнителей (мелкой пыли, взвешенных частиц или насекомых) на окрашиваемую поверхность. Такая контролируемая среда сохраняет чистоту зоны распыления на протяжении всего технологического цикла, обеспечивая равномерное нанесение ЛКМ без дефектов, вызванных пылью или сорностью.
